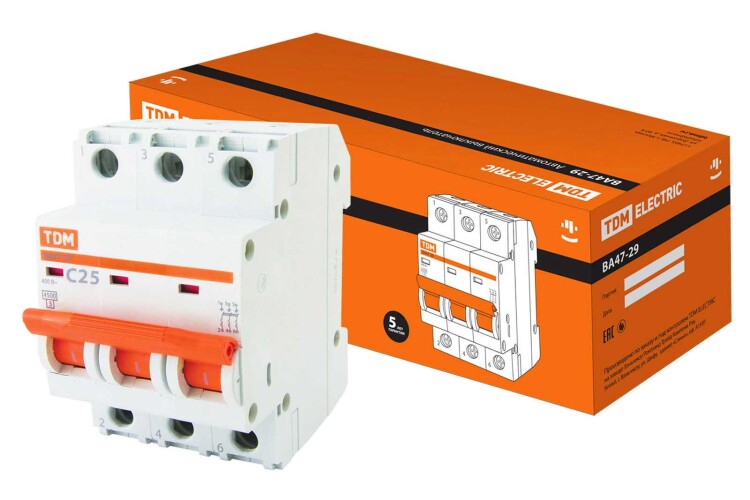

Автоматический выключатель ВА47-29 3Р 25А 4,5кА х-ка С TDM

Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: выключатели с характеристикой В для электроприборов, освещения, выключатели с характеристикой С для двигателей с небольшими пусковыми токами (компрессор, вентилятор) выключатели с характеристикой D для двигателей с большими пусковыми токами (подъемные механизмы, насосы) Соответствуют стандартам ГОСТ Р 5034599 Номинальное напряжение частотой 50 Гц, В230/400 Номинальная отключающая способность 4500А Напряжение постоянного тока 48 В/полюс Характеристики срабатывания электромагнитного расцепителя В, С, D Число полюсов 1, 2, 3, 4 Условия эксплуатации УХл4 Степень защиты выключателя IP 20 Электрическая износостойкость, циклов ВО не менее 6 000 Механическая износостойкость, циклов ВО не менее 20 000 Максимальное сечение присоединяемых проводов 25 мм2 Наличие драгоценных металлов (серебро)0,3?0,5 г/полюс Масса 1 полюса 0,11кг Диапазон рабочих температур –40 ? +50°С Конструкция Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери. На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено). В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы. Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке. Удобство монтажа Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата. В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений. Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже. Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Характеристики срабатывания выключателей ВА 47-29: В срабатывание электромагнитной защиты между 3- и 5-кратным значением номинального тока (т.е. автомат на 16А отключит цепь при токе 48-80А) С срабатывание электромагнитной защиты между 5- и 10-кратным значением номинального тока (т.е. автомат на 16А отключит цепь при токе 80-160А) D срабатывание электромагнитной защиты между 10- и 14-кратным значением номинального тока (т.е. автомат на 16А отключит цепь при токе 160-224А).
