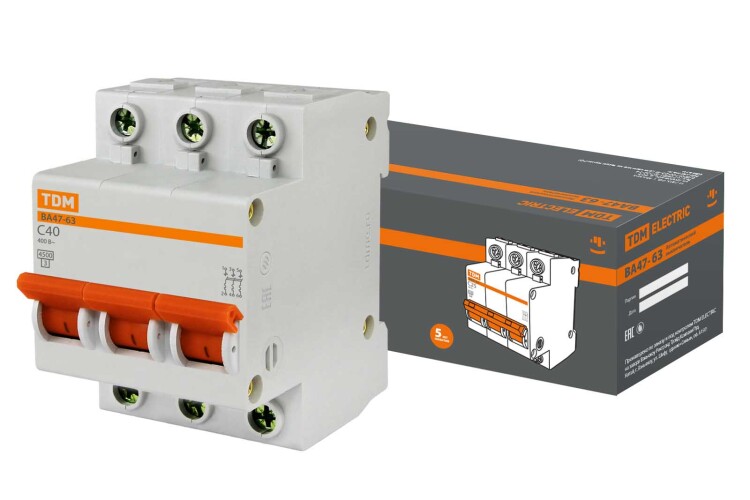

Автоматический выключатель ВА47-63 3Р 40А 4,5кА х-ка С TDM

Автоматические выключатели ВА 47-63 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. Соответствуют стандартам: ГОСТ Р 50345¬99. Номинальное напряжение частотой 50 Гц, В 230/400. Номинальный ток, А: 6, 10,16, 20, 25, 32, 40, 50, 63. Номинальная отключающая способность, А 4500. Напряжение постоянного тока, В/полюс 48 Характеристики срабатывания электромагнитного расцепителя С. Число полюсов 1, 2, 3. Условия эксплуатации УХл4. Степень защиты выключателя IP 20. Электрическая износостойкость, циклов В¬О, не менее 6 000. Механическая износостойкость, циклов В¬О, не менее 20 000. Максимальное сечение присоединяемых проводов, мм2 25. Масса 1 полюса, кг 0,085. Диапазон рабочих температур, °С от -40 до +50 Материалы Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию. Конструкция Ширина модуля – 18мм Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери. В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке. Удобство монтажа Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. Клеммы аппарата промаркированы, что позволяет избежать ошибок при монтаже. Выключатели ВА47-63 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
