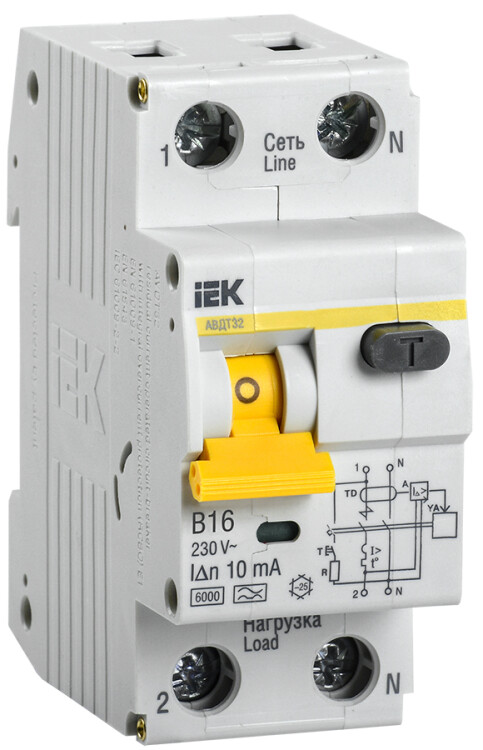

Автоматический выключатель дифференциального тока АВДТ32 16А 10мА характеристика B ИЭК

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей. Технические характеристики Соответствуют стандартам ГОСТ: Р 51327.1-99. Номинальное напряжение частотой 50 Гц: 230 В. Номинальный ток In: 6, 10, 16, 20, 25, 32, 40 А. Характеристики срабатывания электромагнитного расцепителя: В, C. Число полюсов: 1+N. Номинальный отключающий дифференциальный ток, IDn: 10, 30, 100 мА. Предельная Коммутационная способность - 6кА Номинальная отключающая способность: 6000 А. Рабочая характеристика при наличии дифференциального тока с постоянной составляющей: А. Время отключения при ном. дифф. Токе: ?40 мс. Износостойкость, циклов В-О, не менее 10 000. Условия эксплуатации: УХЛ4. Степень защиты выключателя: IP 20. Наличие драгоценных металлов: 0,85 г/полюс. Максимальное сечение присоединяемых проводников: 25 мм2 Масса: 0,19 кг. Мощность рассеивания: не более 6,5 Вт. Диапазон рабочих температур: °С -25 ? +40. Преимущества • Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем. • Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям. • Независимый индикатор положения контактов. • Широкий диапазон рабочих температур от –25 °С до +50 °С. • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. • Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения. • Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции. • Помехоустойчивая схема. • Быстрый монтаж с помощью защелки с двойным фиксированным положением. • Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты. Особенности конструкции • Комбинированная схема с электронным модулем дифференциальной защиты,варистором класса D и встроенным выключателем серии ВА47-60 обеспечивает 4 вида защиты: oт дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений. • Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453 • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. • Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. • Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. • Дополнительная защита от прогорания корпуса аппарата из-за дуги и отвод тепла за счет антипрогарной пластины • Широкий диапазон рабочих температур от –25 °С до +50 °С позволяет использовать выключатель в различных климатических поясах. • Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги • Быстрый монтаж, дополнительная надёжность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
