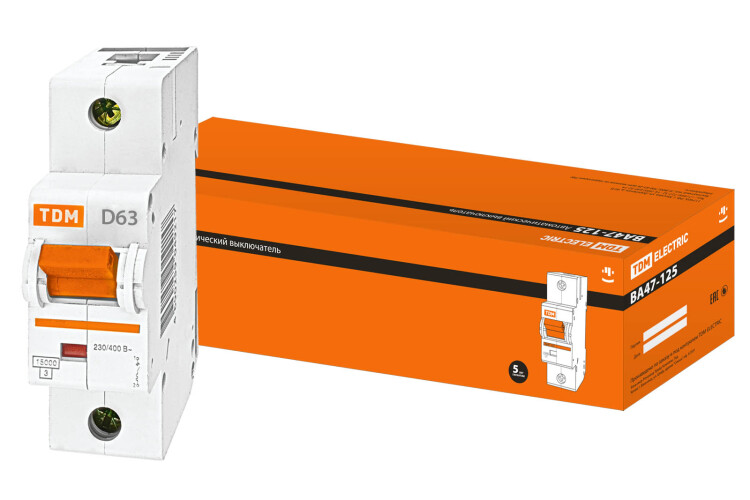

Автоматический выключатель ВА47-125 1Р 63А 15кА х-ка D TDM

Соответствуют стандартам ГОСТ Р 50030.2-99 Номинальное напряжение частотой 50 Гц, В 230/400 Номинальный ток, А 10, 16, 25, 32, 40, 50, 63, 80, 100, 125 Номинальная отключающая способность, А 15 000 Характеристики срабатывания электромагнитного расцепителя C, D Число полюсов 1, 2, 3, 4 Условия эксплуатации УХЛ4 Степень защиты выключателя IP 20 Электрическая износостойкость, циклов В-О, не менее 4 000 Механическая износостойкость, циклов В-О, не менее 8 000 Максимальное сечение присоединяемых проводов, мм2 50 Диапазон рабочих температур, °С –40 ? +50 Наличие драгоценных металлов (серебро), г/полюс 0,3?0,5 Масса 1 полюса, кг 0,24 Автоматические выключатели ВА 47-125 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Назначение: Проведение тока в нормальном режиме. Отключение тока при коротких замыканиях или перегрузке. Оперативное включение и выключение электрических цепей. Применение: вводно-распределительные устройства бытовых и промышленных электроустановок. Конструкция Отличительной особенностью данных автоматов является ширина модуля – 27 мм. Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию в пределах срока эксплуатации. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери. На лицевой панели автоматического выключателя ВА47-125 реализован механический индикатор положения контактов (включено/отключено). В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Высокая отключающая способность – 15 000А. Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата. Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже. Выключатели ВА47-125 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
