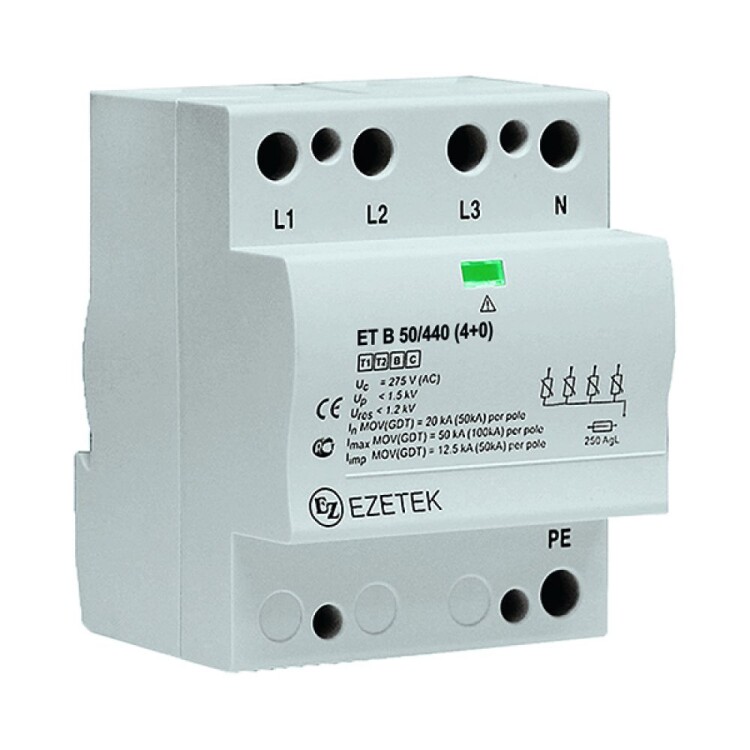

Устройство грозозащиты ET B 50/440 (4+0)

Арт. 504079. УЗИП ET B 50/440 (4+0). ET B 50/440 (4+0) — трёхфазный ограничитель перенапряжений I+II класса для защиты электрического оборудования в низковольтных системах до 1000 В от прямых и отдалённых атмосферных разрядов при воздушном или кабельном вводе электропитания. Выдерживает нагрузки при протекании прямого тока молнии, соответствующие УЗИП класса I, а по ограничению наведённых и коммутационных перенапряжений – УЗИП класса II. Устанавливается во вводных щитах, в пределах ОА (В) – 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305 и СО-153-34.21.122-2003.ГОСТ IEC 61643-11-2013Класс УЗИПI+IIМесто установкиГлавный распределительный щитТип низковольтной системы TN-СМеста присоединенияL-PENИмпульсный токIimp = 12,5 кА (10/350 мкс)Разрядный токIn = 20 кА (8/20 мкс)Защитный элементВысокоэнергетический оксидно-цинковый варистор КорпусКомпактный 4 ТЕ Технические характеристики Род тока Переменный 50/60 Гц Номинальное рабочее напряжение Uo 230 В Максимальное длительное рабочее напряжение Uc 440 В Номинальный разрядный ток (8/20 мкс) In 20 кА Максимальный разрядный ток (8/20 мкс) Imax 50 кА Импульсный ток (10/350 мкс) Iimp 12,5 кА Суммарный импульсный ток (10/350 мкс) Itotal 50 кА Удельная энергия W/R 39 кДж / Ом Заряд Q 6,25 Ас Уровень напряжения защиты Up < 1,9 кВ Время срабатывания tA < 25 нс Номинал защитного предохранителя (если на вводе > 250 A) 250 A gG Номинальный ток короткого замыкания ISCCR 50 кА Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек. UT 585 В Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин. UT 769 В Количество полюсов 4 Механические характеристики Рабочая температура Ta От -40 ?C до +85 ?C Допустимая влажность RH 5%...95% Крутящий момент затяжки Mmax 3,0 Нм Максимальное сечение подключаемых проводов 35 мм 2 (одножильный) / 25 мм 2 (многожильный) Монтаж 35 мм DIN рейка Степень защиты оболочки, ГОСТ 14254-2015 IP 20 Материал корпуса Термопластик: Степень тушения UL 94 V-0 Тепловая защита Есть Индикатор аварийного состояния Красный Дистанционная сигнализация Есть Коммутационная способность AC: 250 В / 0,5 А; 125 В / 3 А Максимальное сечение подключаемых проводов 1,5 мм 2 (одножильный) Крутящий момент затяжки Mmax 0,25 Нм Артикул ET B 50/440 (4+0) 504079
