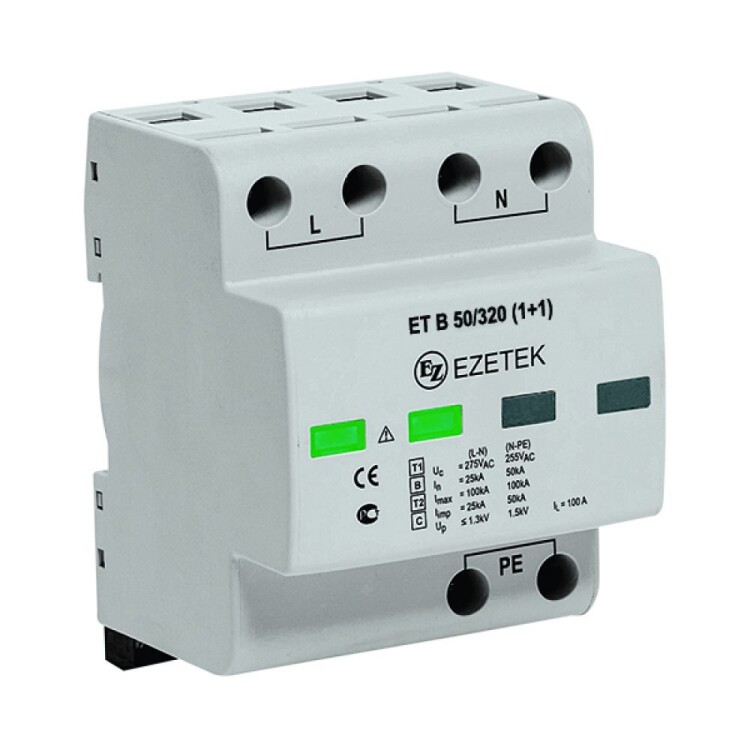

Устройство грозозащиты ET B 50/320 (1+1)

Арт. 504418. УЗИП ET B 50/320 (1+1). ET B 50/320 (1+1) — однофазный ограничитель перенапряжений I+II класса для защиты электрического оборудования в низковольтных системах до 1000 В от прямых и отдалённых атмосферных разрядов при воздушном или кабельном вводе электропитания. Выдерживает нагрузки при протекании прямого тока молнии, соответствующие УЗИП класса I, а по ограничению наведённых и коммутационных перенапряжений – УЗИП класса II. Устанавливается во вводных щитах, в пределах ОА (В) – 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305 и СО-153-34.21.122-2003.ГОСТ IEC 61643-11-2013Класс УЗИПI+IIМесто установкиГлавный распределительный щитТип низковольтной системы TT, TN-SМеста присоединенияN - PE, L - PEИмпульсный токIimp = 25 кА / 50 кА (10/350 мкс)Разрядный токIn = 25кА / 50 кА (8/20 мкс)Защитный элементВысокоэнергетический оксидно-цинковый варистор и разрядникКорпусКомпактный 4 ТЕ Технические характеристики Род тока Переменный 50/60 Гц Номинальное рабочее напряжение Uo 230 В Максимальное длительное рабочее напряжение L - N Uc 320 В Максимальное длительное рабочее напряжение N - PE Uc 255 В Номинальный разрядный ток (8/20 мкс) L – N/N - PE In 25 кА / 50 кА Максимальный разрядный ток (8/20 мкс) L – N/N - PE Imax 100 кА / 100 кА Импульсный ток (10/350 мкс) L – N/N - PE Iimp 25 кА / 50 кА Суммарный импульсный ток (10/350 мкс) Itotal 50 кА Удельная энергия L – N/N - PE W/R 156 кДж/Ом / 625 кДж/Ом Заряд L – N/N - PE Q 12,5 Ас / 25 Ас Уровень напряжения защиты L – N/N - PE Up < 1,5 кВ Уровень напряжения защиты L – N/N - PE Up < 1,5 кВ Номинальная отключающая способность сопровождающего тока N - PE Ifi 100 ARMS Время срабатывания L – N/N - PE tA < 25 нс / < 100 нс Номинал защитного предохранителя (если на вводе > 250 A) 250 A gG Номинальный ток короткого замыкания I SCCR 50 кА Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек L – N UT 334 В Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин L – N UT 438 В Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE UT 1200 В/300 А Количество полюсов 2 Механические характеристики Рабочая температура Ta От -40 ?C до +85 ?C Допустимая влажность RH 5%...95% Крутящий момент затяжки Mmax 3,0 Нм Максимальное сечение подключаемых проводов 35 мм 2 (одножильный) / 25 мм 2 (многожильный) Монтаж 35 мм DIN рейка Степень защиты оболочки, ГОСТ 14254-2015 IP 20 Материал корпуса Термопластик: Степень тушения UL 94 V-0 Тепловая защита L – N/N - PE Есть/Нет Индикатор аварийного состояния L – N/N - PE Красный/Нет Дистанционная сигнализация Есть Коммутационная способность AC: 250 В / 0,5 А; 125 В / 3 А Максимальное сечение подключаемых проводов 1,5 мм 2 (одножильный) Крутящий момент затяжки Mmax 0,25 Нм Артикул ET B 50/320 (1+1) 504418
