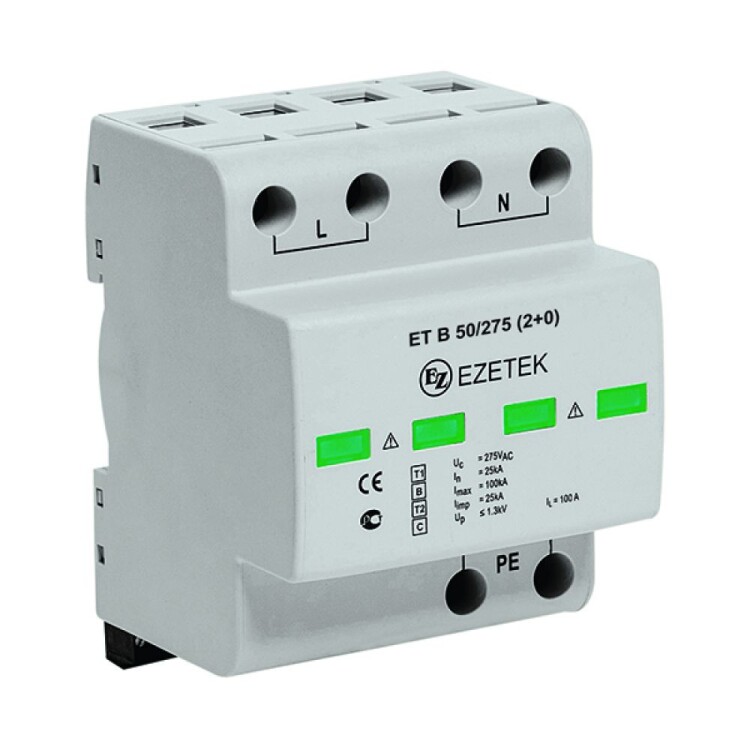

Устройство грозозащиты ET B 50/275 (2+0)

Арт. 504781. УЗИП EZ 2B 50/275 (4+0). EZ 2B 50 (4+0) — мощный трехфазный УЗИП I+II Класса ограничивающего типа (база и Сменный модуль), выполненный на базе варисторов для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдаленных атмосферных разрядов при воздушном или кабельном вводах электропитания. Применяется в системах заземления: TN-S, TN-С-S. УЗИП выдерживает токовые нагрузки соответствующие УЗИП Класса I, а по ограничению переходных напряжений — УЗИП Класса II. Устанавливаются в пределах 0А(В) — 1 зон молниезащиты (в соответствии с МЭК 62305 и CO-153-34. 21. 122-2003). Технические характеристики Род тока Переменный 50/60 Гц Номинальное рабочее напряжение Uo 230 В Максимальное длительное рабочее напряжение Uc 275 В Номинальный разрядный ток (8/20 мкс) In 25 кА Максимальный разрядный ток (8/20 мкс) Imax 60 кА Импульсный ток (10/350 мкс) Iimp 12,5 кА Суммарный импульсный ток (10/350 мкс) Itotal 50 кА Удельная энергия W/R 39 кДж / Ом Заряд Q 6,25 Ас Уровень напряжения защиты Up < 1,4 кВ Время срабатывания tA < 25 нс Номинал защитного предохранителя (если на вводе > 160 A) 160 A gG Номинальный ток короткого замыкания ISCCR 25 кА Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек. UT 335 В Количество полюсов 4 Механические характеристики Рабочая температура Ta От -40 ?C до +85 ?C Допустимая влажность RH 5%...95% Крутящий момент затяжки Mmax 3,0 Нм Максимальное сечение подключаемых проводов 35 мм 2 (одножильный) / 25 мм 2 (многожильный) Монтаж 35 мм DIN рейка Степень защиты оболочки, ГОСТ 14254-2015 IP 20 Материал корпуса Термопластик: Степень тушения UL 94 V-0 Тепловая защита Есть Индикатор аварийного состояния Красный Дистанционная сигнализация Есть Коммутационная способность AC: 250 В / 0,5 А; 125 В / 3 А Максимальное сечение подключаемых проводов 1,5 мм 2 (одножильный) Крутящий момент затяжки Mmax 0,25 Нм Артикул EZ 2B 50/275 (4+0) 504781 EZ 2B 12,5/275 (module) 506003
