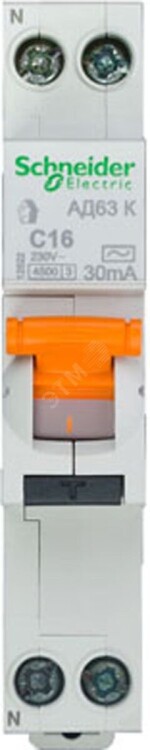

ДИФ. АВТ. ВЫКЛ. АД63 К 1П+Н 16A 30MA 4,5кА C АС, 18 мм

Автоматические выключатели дифференциального тока серии «Домовой» предназначены для работы в умеренном, холодном, жарком и тропическом климате (категория размещения 3; относительная влажность – 95% при 550С). Рабочий диапазон температур при эксплуатации от –25 0С до +40 0С. При транспортировании и хранении: - нижнее значение –40 0С, - наибольшее значение 60 0С. Высота установки над уровнем моря не более 1000 м. Допускается любое рабочее положение в пространстве без ограничения допустимых отклонений. При креплении на вертикальной плоскости в вертикальном положении необходимо располагать выключатель таким образом, чтобы включение его производилось путем перевода рукоятки вверх, а отключение – вниз в соответствии с ГОСТ 21991. При креплении на вертикальной плоскости в горизонтальном положении: чтобы включение его производилось путем перевода рукоятки влево, а отключение – вправо. Характеристики: • Номинальное напряжение (Un) 220В • Номинальная частота 50Гц • Вид установки: В металлические или пластиковые корпуса щитов на рейку ДИН • Число полюсов и токовых путей 1+N • Номинальный ток (In) 16, 25, 40А • Номинальный отключающий дифференциальный ток 30мА, 300мА • Номинальный неотключающий ток 15мА, 150мА • Номинальная наибольшая коммутационная способность (Icn) 4500 А • Номинальная наибольшая отключающая и включающая дифференциальная способность (I?n) – 4500A • Временная задержка – не применяется • Класс АС • Координация изоляции, включая воздушные зазоры и расстояния утечки – 400В • Тип защитной характеристики АД63 С10 IAM=30 мА - С • Степень защиты - IP20
