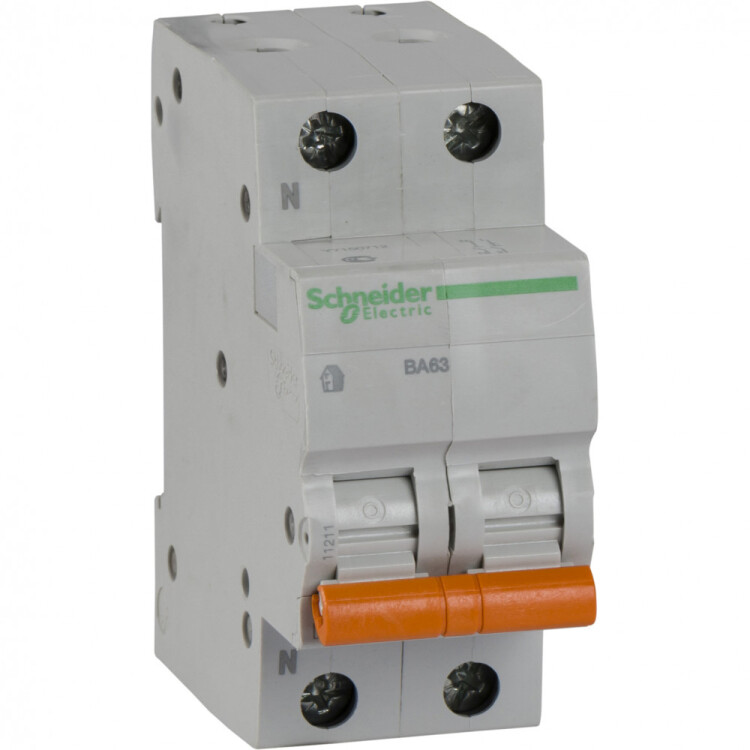

Автоматический выключатель ВА63, 1П+Н 6A (С) 4,5 кА (Schneider Electric)

Автоматические выключатели серии «Домовой» предназначены для работы в умеренном, холодном, жарком и тропическом климате (категория размещения 3; относительная влажность – 95% при 550С). Рабочий диапазон температур при эксплуатации от –25 0С до +40 0С. При транспортировании и хранении: - нижнее значение –40 0С, - наибольшее значение +60 0С. Высота установки над уровнем моря не более 1000 м. Допускается любое рабочее положение в пространстве без ограничения допустимых отклонений. При креплении на вертикальной плоскости в вертикальном положении необходимо располагать выключатель таким образом, чтобы включение его производилось путем перевода рукоятки вверх, а отключение – вниз в соответствии с ГОСТ 21991. При креплении на вертикальной плоскости в горизонтальном положении: чтобы включение его производилось путем перевода рукоятки влево, а отключение – вправо. Технические характеристики • Автоматические выключатели ВА63 соответствуют требованиям нормативных документов ГОСТ Р 50345-99. • Номинальный ток: от 6 до 63 А (табл. 1); • Номинальное напряжение: - 1 полюс и 1 полюс + N: 230 В пер. тока; - 3 полюса: 400 В пер. тока; • Кривая отключения: С (5 – 10 крат. Iном.) ; • Номинальная предельная отключающая способность автоматического выключателя: 4,5 кА; • Степень защиты – IP20; • Степень загрязнения 3; • Сечения присоединяемых проводников: - минимальное: 1 мм2; - максимальное: 25 мм2.
