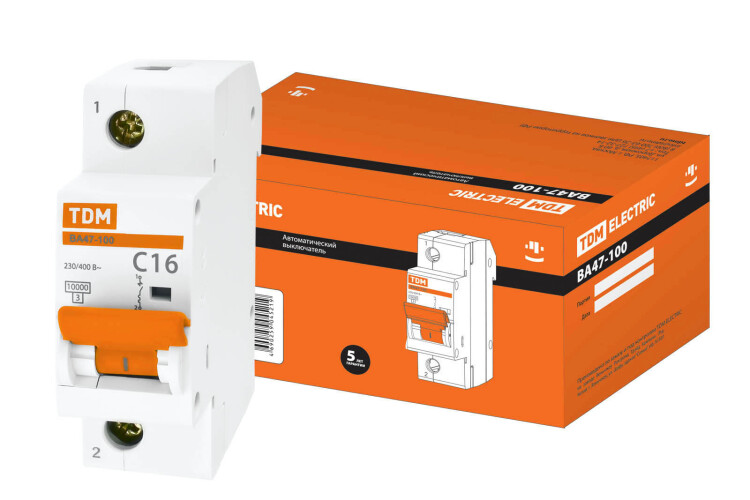

Автоматический выключатель ВА 47-100 1Р 16А 10кА х-ка С TDM

Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: - Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, - Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Соответствуют стандартам ГОСТ Р 50345-99 Номинальное напряжение частотой 50 Гц, В230/400 Номинальный ток: А 10, 16, 25, 32, 40, 50, 63, 80, 100 Номинальная отключающая способность: А 10 000 Характеристики срабатывания электромагнитного расцепителя: C, D Число полюсов:1, 2, 3, 4 Условия эксплуатации:УХЛ4 Степень защиты выключателя:IP 20 Электрическая износостойкость, циклов В-О, не менее 6 000 Механическая износостойкость, циклов В-О, не менее 20 000 Максимальное сечение присоединяемых проводов, мм2 35 Диапазон рабочих температур, °С –40?+50 Наличие драгоценных металлов (серебро), г/полюс 0,9?1,2 Масса 1 полюса, кг 0,15 Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. Назначение Проведение тока в нормальном режиме. Отключение тока при коротких замыканиях или перегрузке. Оперативное включение и выключение электрических цепей. Применение Вводно-распределительные устройства бытовых и промышленных электроустановок. Конструкция Отличительной особенностью данных автоматов является ширина модуля – 27 мм. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери. На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено). В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Высокая отключающая способность – 10 000А.
